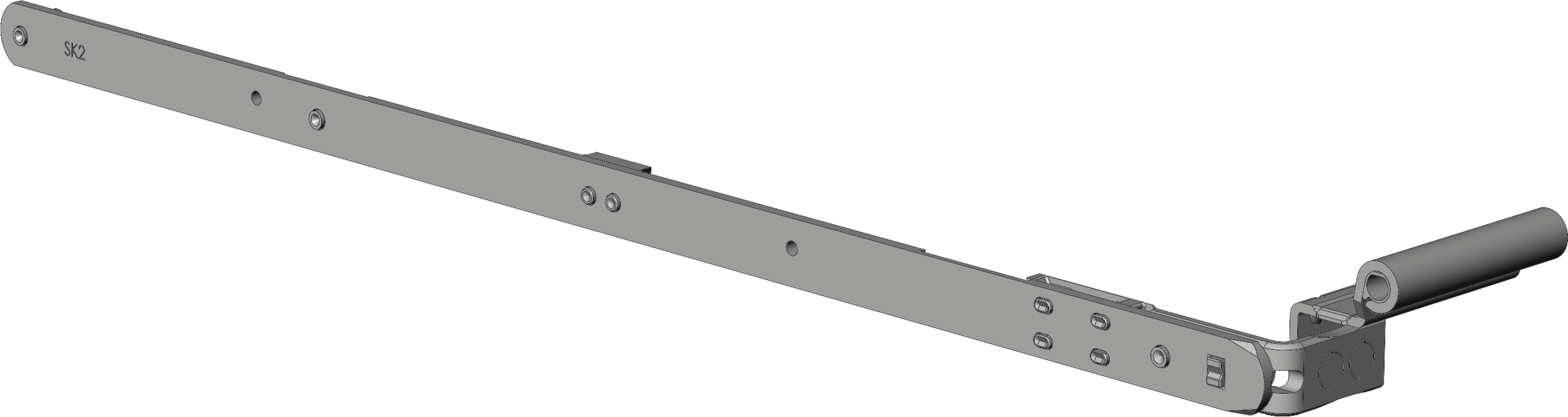

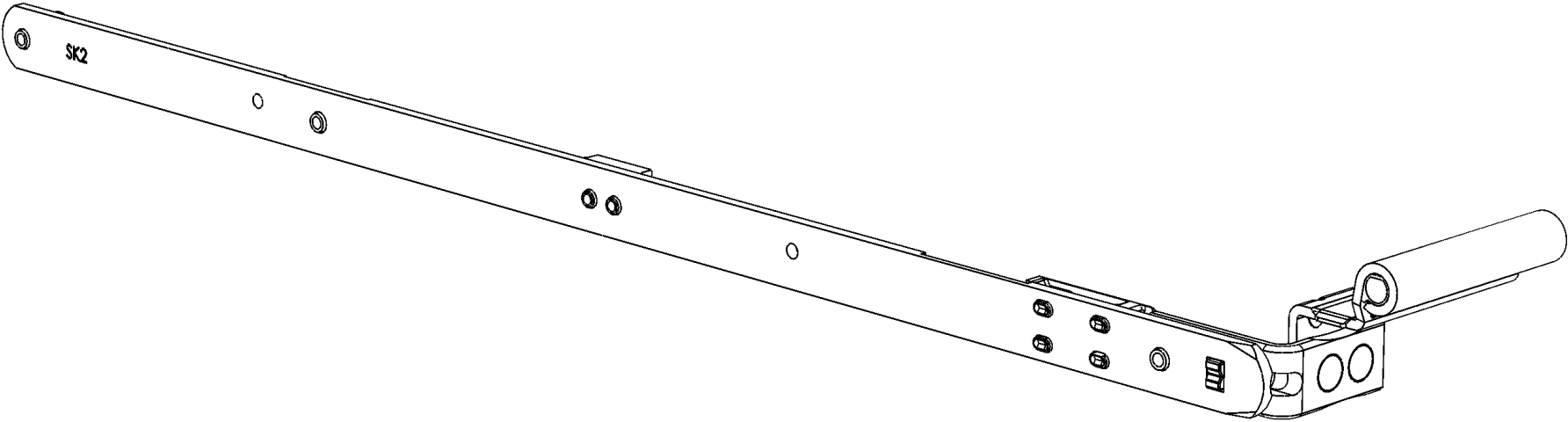

Winkhaus Schere SC2.20-13.LS.WS
Die Schere ist für die Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters zuständig und ermöglicht eine Dreh- und Kippöffnung des Fensterflügels. In der aufliegenden Variante
mehr erfahren
Meesenburg Artikelnummer: 0009077613
Meesenburg Artikelbezeichnung: SCHERE SC2.20-13. LS WS VE=10 WINKHAUS 5062149
Hersteller Artikelnr.: 5062149
EAN: 4026058232763
Produkteigenschaften
Downloads
Produkteigenschaften
Beschreibung
Die Schere ist für die Verbindung zwischen Fensterflügel und -rahmen an der Oberseite des Fensters zuständig und ermöglicht eine Dreh- und Kippöffnung des Fensterflügels. In der aufliegenden Variante wird die Schere mit dem rahmenseitigen Scherenlager durch einen Scherenlagerstift montiert. Bei der verdeckt liegenden Variante wird sie direkt in der Falz des Rahmens befestigt. In beiden Fällen wird die Schere flügelseitig mit der Oberschiene gekoppelt.
Produkteigenschaften
Produkteigenschaften
- Bauteiltyp: Schere
- Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl
- Nutmittenlage: 13 mm
- Falzluft: 12mm
- Flügelüberschlag: 20 mm
- Anschlagseite: DIN links
- Sichtbarkeit: aufliegend
- Öffnungsart/Schaltfolge: Dreh-Kipp, Zu-Dreh-PA
- Farbe: silber
- Oberfläche: verzinkt
- Farbe Bandseite: weiß (ähnl. RAL 9016)
- Oberfläche Bandseite: gepulvert
- Bandseitenausführung: activPilot Concept C
- max. zul. Flügelgewicht: 130 kg
- Flügelgewicht - FFB bis 1,1 m: 150 kg
- Drehhemmung: ja
- Zwangssteuerung: nein
- Scherengröße: 2
- Kippöffnungsweite: 140 mm
- Öffnungswinkel: 180 °
- Verpackung: Mehrweg
Marke
Winkhaus
