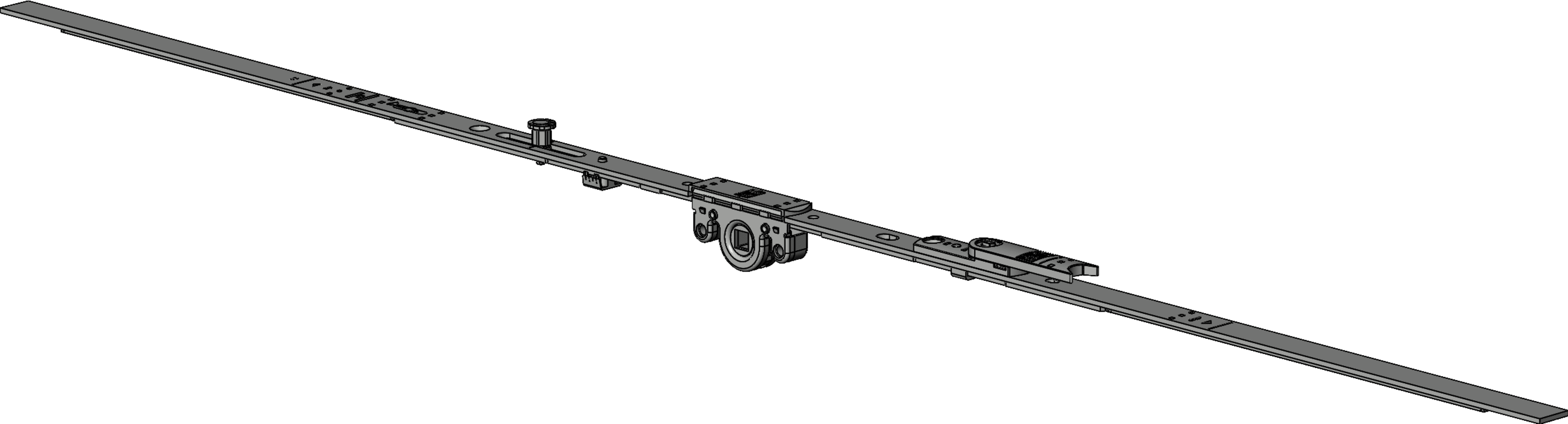

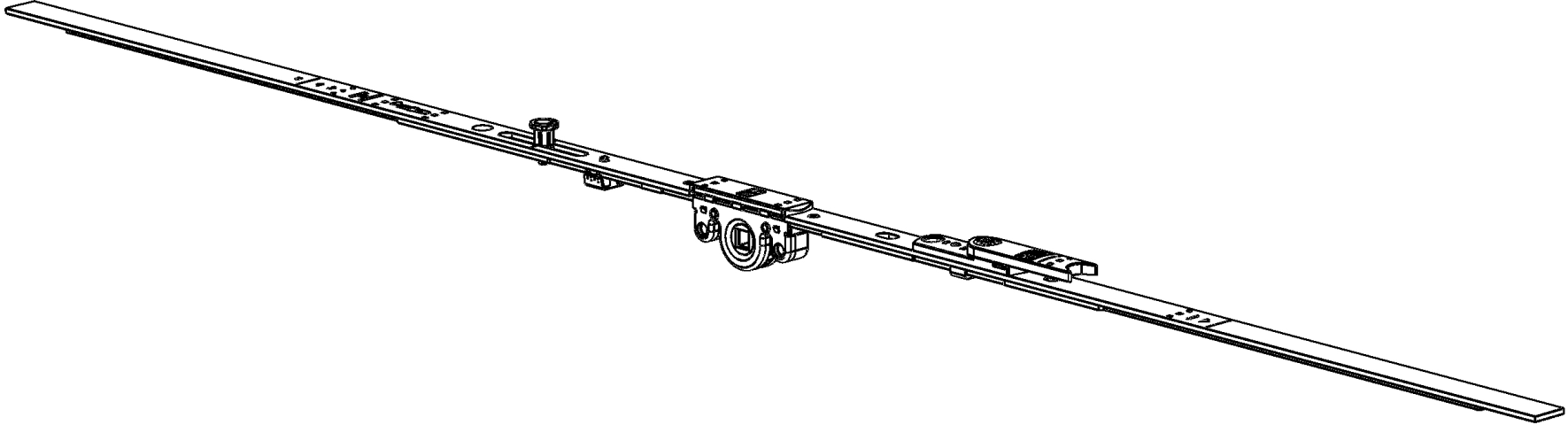

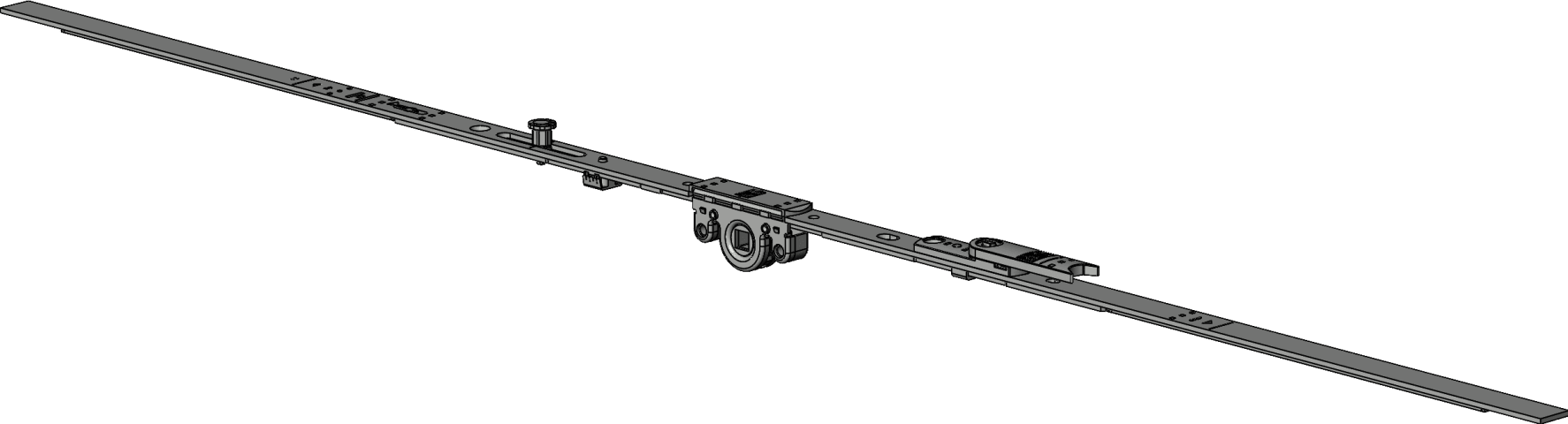

Winkhaus Getriebe GAM.1050-1.DFE
Das Einlassgetriebe wird in der Beschlagnut montiert, wobei für den Getriebekasten eine Ausfräsung im Fensterflügel notwendig ist. Über den Fenstergriff wird das Getriebe geschaltet und überträgt die
mehr erfahren
Meesenburg Artikelnummer: 0000263817
Meesenburg Artikelbezeichnung: GETRIEBE GAM.1050-1.DFE (2864929) 4927354
Hersteller Artikelnr.: 4927354
EAN: 4026058033735
Produkteigenschaften
Downloads
Produkteigenschaften
Beschreibung
Das Einlassgetriebe wird in der Beschlagnut montiert, wobei für den Getriebekasten eine Ausfräsung im Fensterflügel notwendig ist. Über den Fenstergriff wird das Getriebe geschaltet und überträgt die Bewegung des Griffes auf alle weiteren Komponenten vom Fensterbeschlag, so dass das Fenster in seine verschiedenen Stellungen gebracht werden kann.
Produkteigenschaften
Produkteigenschaften
- Bauteiltyp: Einlassgetriebe
- Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl
- Flügelbeschlagnut: 16 mm Beschlagnut
- Anschlagseite: DIN links, DIN rechts
- Öffnungsart/Schaltfolge: Dreh-Kipp
- Dornmaß: 15,5 mm
- Griffsitz: mittig
- Abschließbar: nein
- min. Flügelfalzhöhe: 550 mm
- max. Flügelfalzhöhe: 1.050 mm
- Anzahl Verschlusspunkte: 1
- Verschlusspunktausführung: Achtkantbolzen
- Zubehörteil: Duo-Funktionselement
- Farbe: silber
- Oberfläche: verzinkt
- Hubrichtung: gleichläufig
- Getriebehub: 38
- Klemmung: ja
- Koppelbar: ja
- Getriebeausführung: einteilig
- Aushebesicherung: nein
- Verpackung: Mehrweg
Marke
Winkhaus
