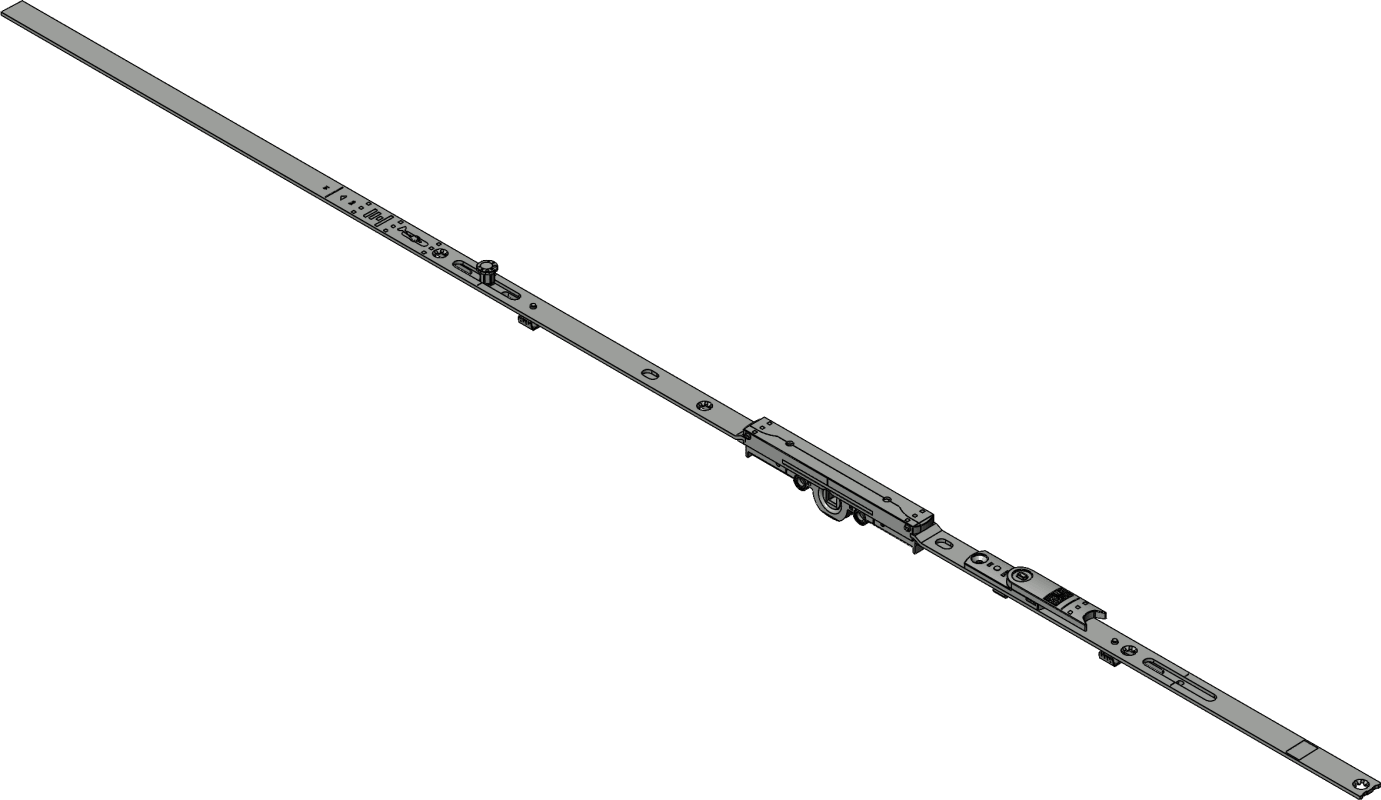

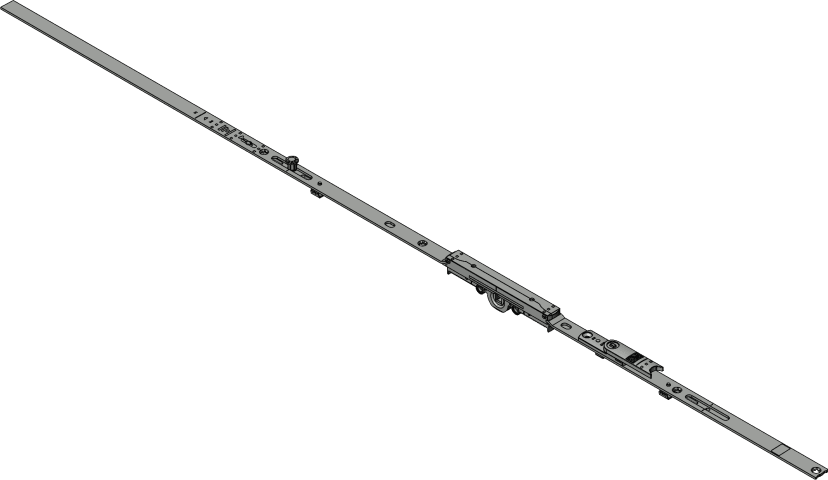

Winkhaus Getriebe GAK.1195-1.D7,5.DFE
Das Einlassgetriebe wird in der Beschlagnut montiert, wobei für den Getriebekasten eine Ausfräsung im Fensterflügel notwendig ist. Über den Fenstergriff wird das Getriebe geschaltet und überträgt die
mehr erfahren
Meesenburg Artikelnummer: 0009126667
Meesenburg Artikelbezeichnung: GETRIEBE GAK.1195-1.D7,5.DFE 5069998
Hersteller Artikelnr.: 5069998
EAN: 4026058244544
Produkteigenschaften
Downloads
Produkteigenschaften
Beschreibung
Das Einlassgetriebe wird in der Beschlagnut montiert, wobei für den Getriebekasten eine Ausfräsung im Fensterflügel notwendig ist. Über den Fenstergriff wird das Getriebe geschaltet und überträgt die Bewegung des Griffes auf alle weiteren Komponenten vom Fensterbeschlag, so dass das Fenster in seine verschiedenen Stellungen gebracht werden kann.
Produkteigenschaften
Produkteigenschaften
- Bauteiltyp: Einlassgetriebe
- Fensterwerkstoff: Aluminium, Holz, Kunststoff, Stahl
- Flügelbeschlagnut: 16 mm Beschlagnut
- Anschlagseite: DIN links, DIN rechts
- Öffnungsart/Schaltfolge: Dreh-Kipp
- Dornmaß: 7,5 mm
- Griffsitz: konstant
- Griffhöhe: 470 mm
- Abschließbar: nein
- min. Flügelfalzhöhe: 945 mm
- max. Flügelfalzhöhe: 1.195 mm
- Anzahl Verschlusspunkte: 1
- Verschlusspunktausführung : Achtkantbolzen
- Zubehörteil: Duo-Funktionselement
- Farbe: silber
- Oberfläche: verzinkt
- Hubrichtung: gleichläufig
- Getriebehub: 38
- Klemmung: ja
- Koppelbar: ja
- Getriebeausführung: einteilig
- Aushebesicherung: nein
- Verpackung: Mehrweg
Marke
Winkhaus
