Hekatron Feststellanlagen-Zentrale FSZ-Basis
Hekatron FSZ Basis Feststellanlagen-ZentraleStromversorgung, Steuerung, Handtaster, Alarmspeicher und Resettaster in einem ProduktDie Hekatron Feststellanlagen-Zentrale FSZ Basis löst das bewährte NG
mehr erfahren
Meesenburg Artikelnummer: 0000395617
Meesenburg Artikelbezeichnung: FSZ-BASIS 31-5400002-01-01
Hersteller Artikelnr.: 31-5400002-01-01
Produkteigenschaften
Downloads
Produkteigenschaften
Beschreibung
Hekatron FSZ Basis Feststellanlagen-Zentrale
Stromversorgung, Steuerung, Handtaster, Alarmspeicher und Resettaster in einem Produkt
Die Hekatron Feststellanlagen-Zentrale FSZ Basis löst das bewährte NG 519 ab und kann auch in bestehende Anlagen eingebunden werden.
Produkteigenschaften
Technische Daten
- Modellnummer: FSZ Basis
- Ergänzung: kurzschlusssicher
- Nennspannung: 230 V AC
- Frequenzbereich (min.): 50 Hz
- Frequenzbereich (max.): 60 Hz
- Leistungsaufnahme: 13,8 V·A
- Ausgangsspannung: 24 V DC
- Ausgangsstrom max.: 400 mA, Alarmrelais
- 1 x Wechsler, potentialfrei
- Schaltleistung max.: 250 V AC / 5 A
- Betriebsumgebungstemperatur min.: -10 °C
- Betriebsumgebungstemperatur max.: 50 °C
- Lagertemperatur min.: -10 °C
- Lagertemperatur max.: 60 °C
- Schutzart bei Kabeleinführung Aufputz: IP 54
- Schutzart bei Kabeleinführung Unterputz: IP 30
- Schutzklasse: Klasse 1
- Material Gehäuse: Polycarbonat/ABS
- Farbe Gehäuse: weiß
- Farbton Gehäuse: RAL 9003
- Kabeleinführung: oben, unten, hinten
- Breite: 146 mm
- Höhe: 146 mm
- Tiefe: 60,5 mm
- Norm: DIN EN 14637
Produkteigenschaften
- Abwärtskompatibel zu bestehenden Feststellanlagen von Hekatron und damit kostengünstig in der Modernisierung
- Optionale Leitungsüberwachung gemäß DIN EN 14637 (keine Leitungsüberwachung bei Ex-Anwendungen)
- Alarmspeicherung
- Individuelle Steuerungsmöglichkeiten durch zwei separate Alarmausgänge

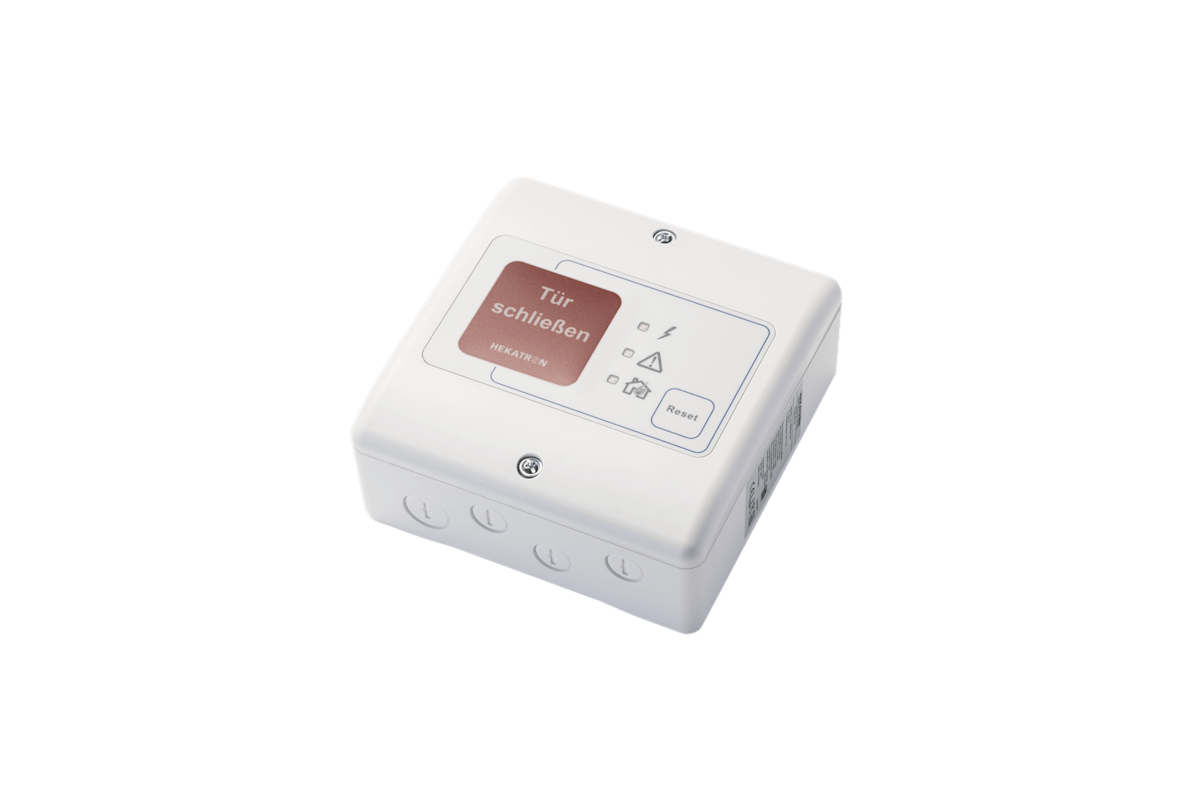

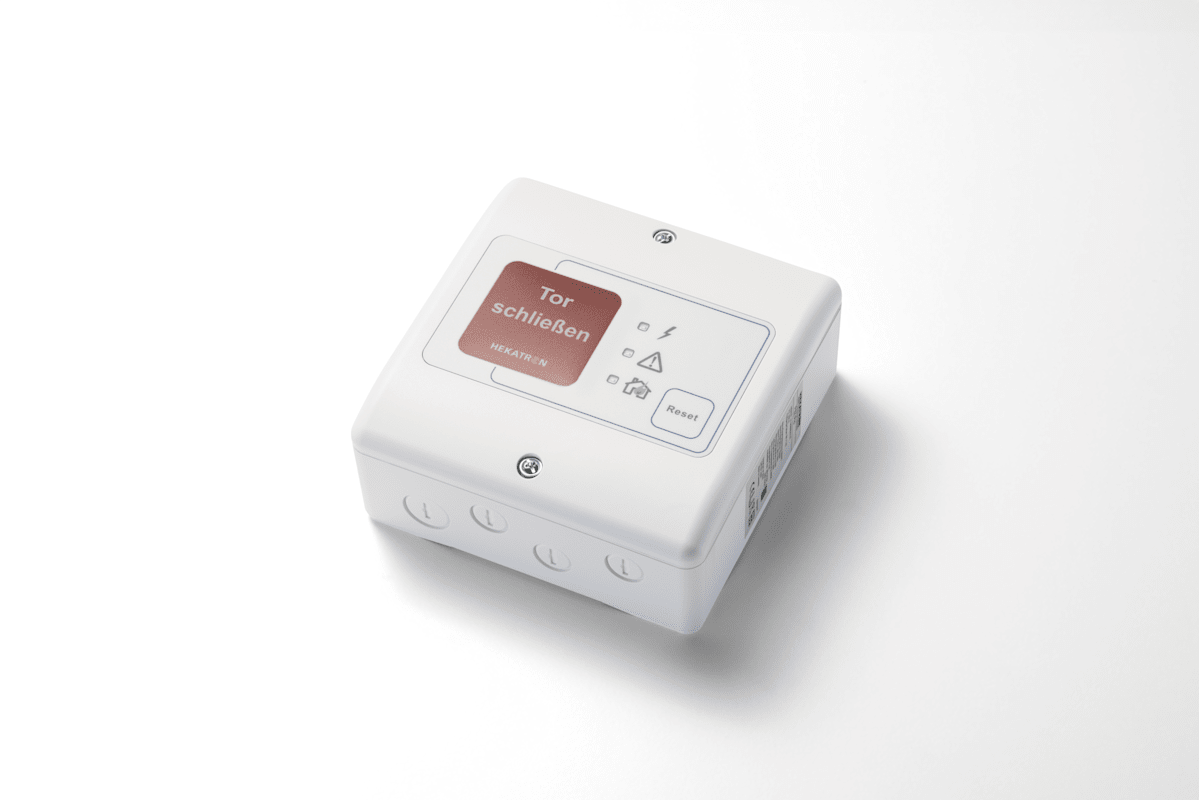

- Kabeleinführungen oben, unten und hinten
- Leicht zugängliche Anschlussklemmen
- Einsetzbar in schwierigen Umgebungsbedingungen mit Feuchtigkeit, Staub, Wärme, Kälte und Temperaturen von -10 °C bis +50 °C
- Kurzschlusssicher
- Kompatibel zu sämtlichen Vorgängerprodukten und bestehenden Leitungsnetzen
- Wechselbare Beschriftungen
Lieferumfang
- 1 × Hekatron FSZ Basis
- 1 × Verpackung
- 1 × Montageanleitung
- 1 × Montageset bestehend aus 2 Schrauben und 2 Dübeln
- 1 × Kabelverschraubungsset bestehend aus:
einer Kabelverschraubung M20 für die Netzzuleitung;

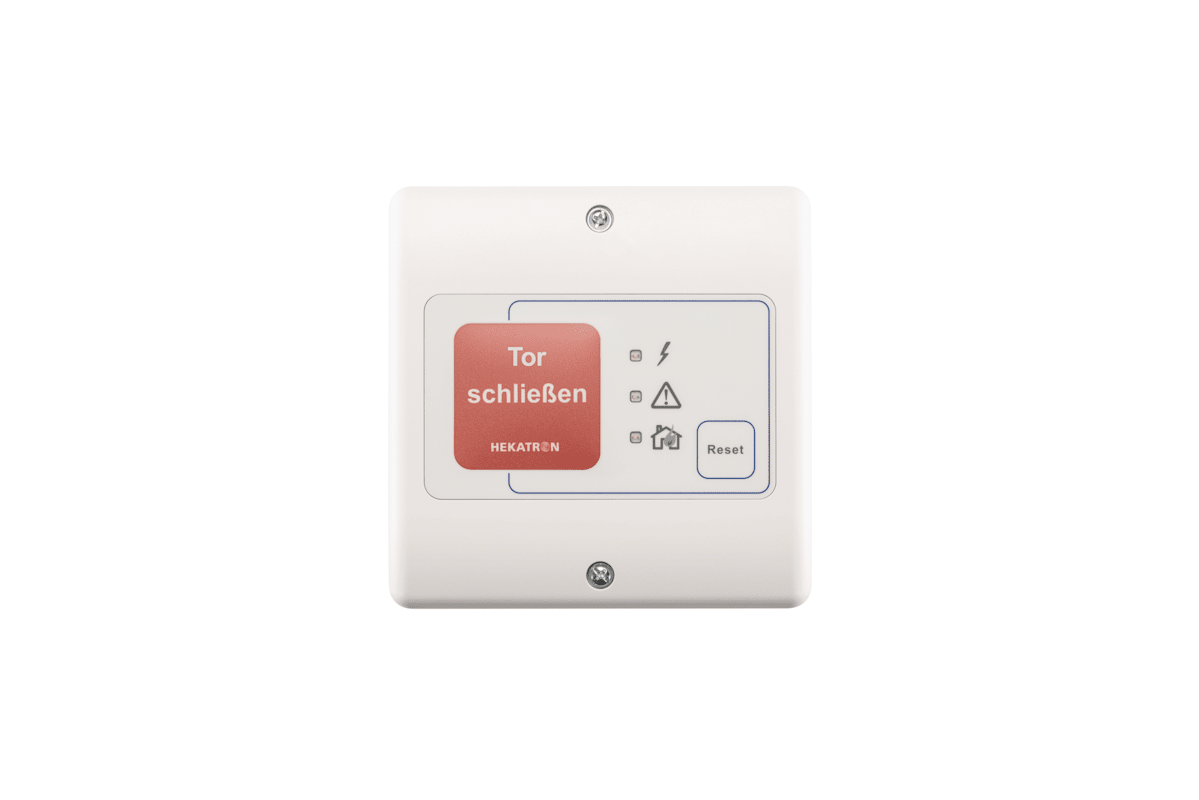

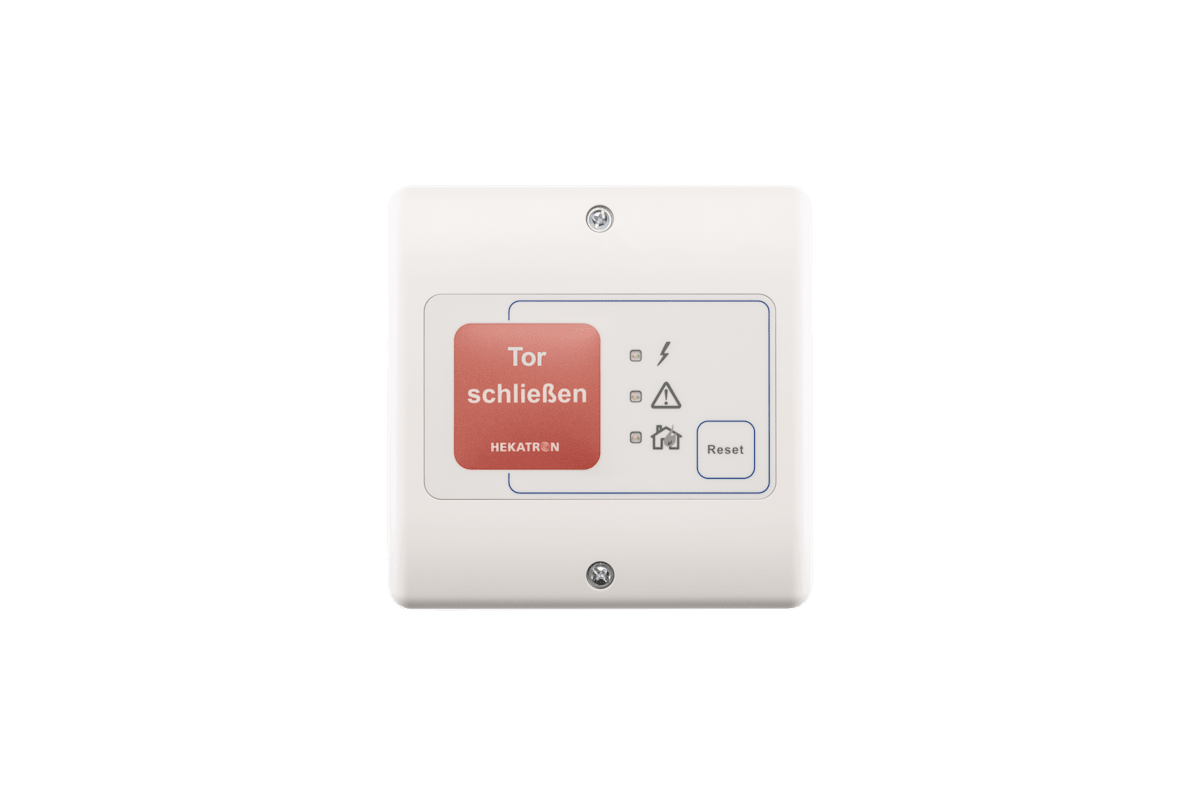

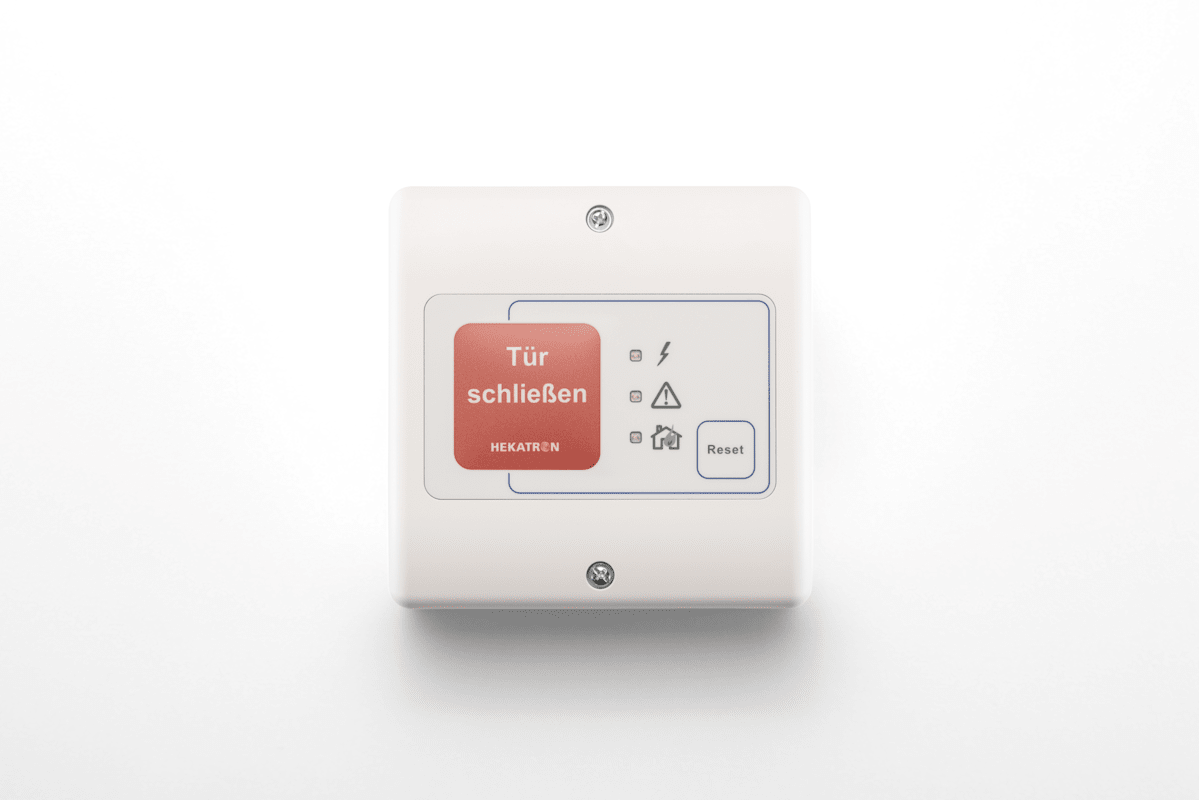

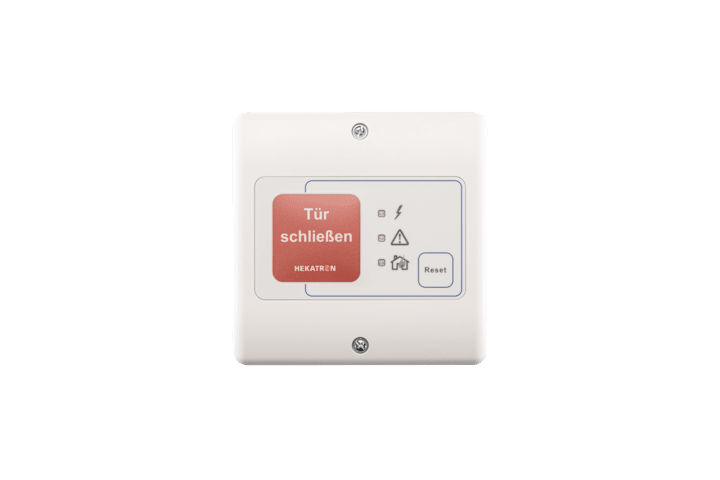

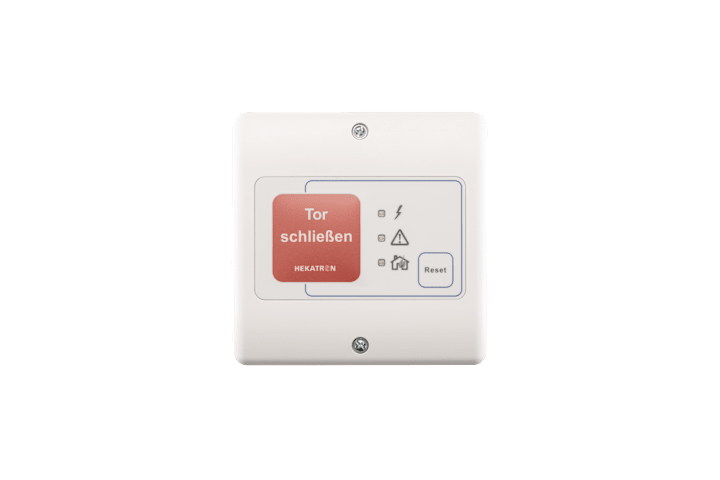

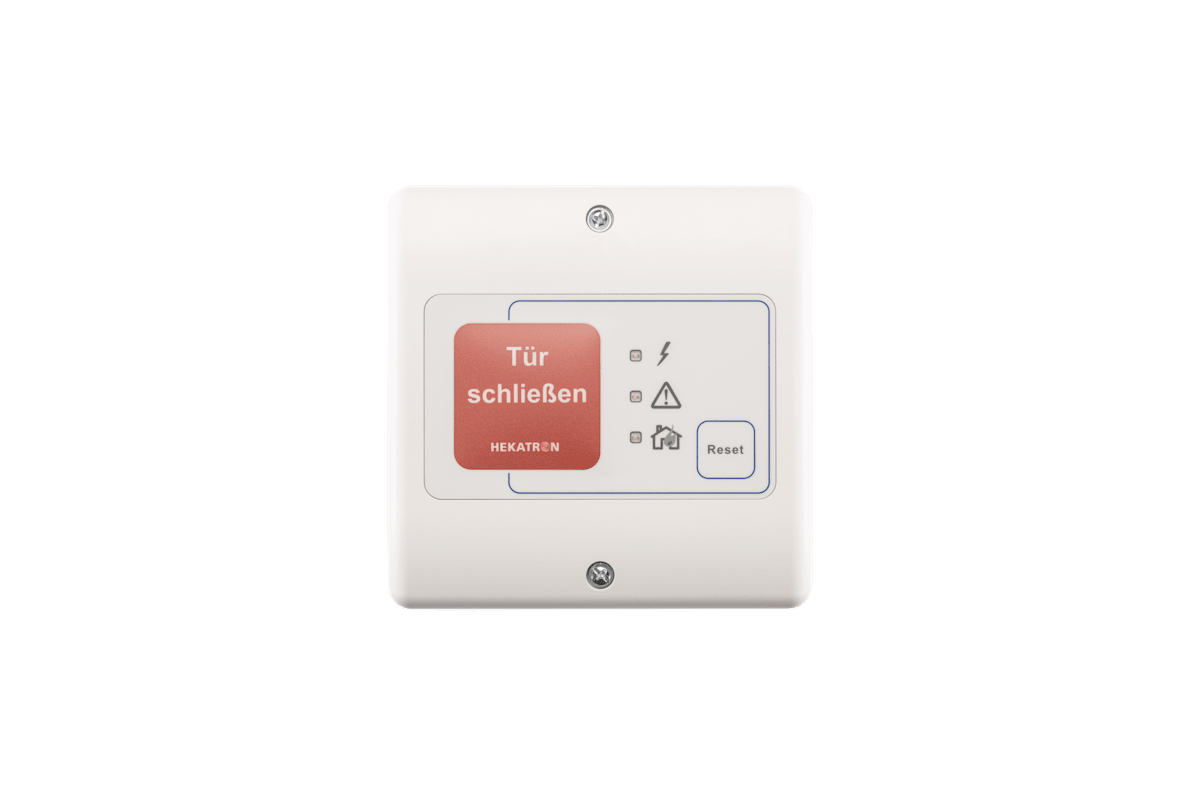

drei Verschraubungen M16 für den Anschluss der Peripheriegeräte z.B. ORS 142, Türhaftmagnete, usw. - 1 × Einschub für den integrierten Auslösetaster mit der Beschriftung »Tür schließen« und »Tor schließen« für TDS 247 oder Handtaster
Richtung
links/rechts verwendbar
Oberfläche
glatt
Marke
HEKATRON
Herstellerfarbe
RAL 9003 signalweiß
Basisfarbe
weiß
