Für gefälzte und ungefälzte Türen an Blockzargen.
Produkteigenschaften:
• für gefälzte und ungefälzte Türen
• für Blockzargen
• für Objektbänder VARIANT VX und VARIANT VXG
• 3D komfortabel verstellb

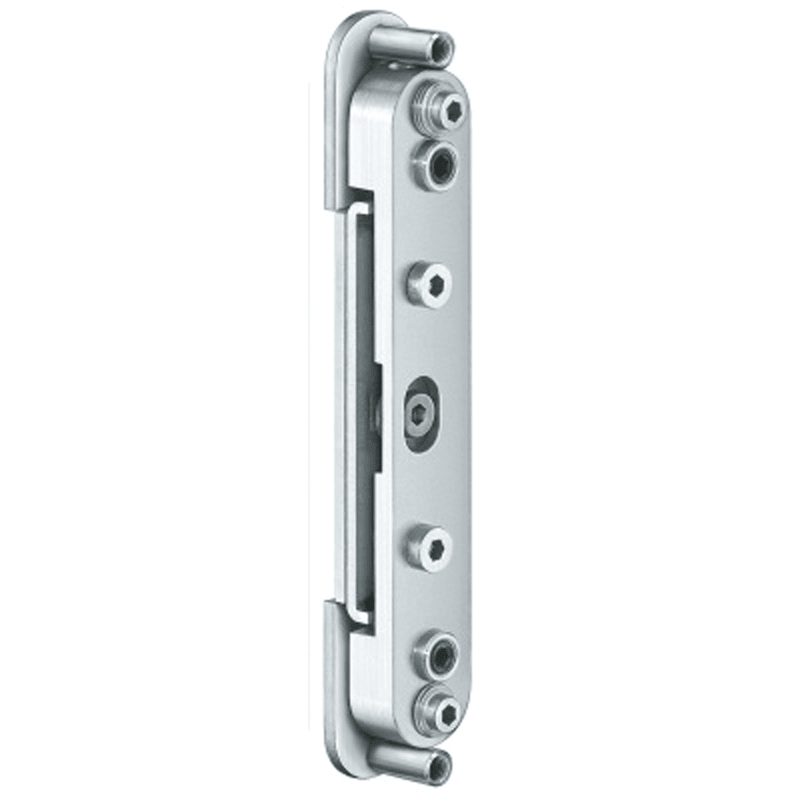

Meesenburg Artikelbezeichnung: AUFNAHMEBLOCK VX 2501 VZ 3 D
Produkteigenschaften
Downloads
Produkteigenschaften
Beschreibung
Für gefälzte und ungefälzte Türen an Blockzargen.
Produkteigenschaften:
• für gefälzte und ungefälzte Türen
• für Blockzargen
• für Objektbänder VARIANT VX und VARIANT VXG
• 3D komfortabel verstellbar (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm)
• Verstellung bei ständig fixierter Tür
Hinweis:
Der u.g. Belastungswert bezieht sich auf zwei Bänder pro Flügel (1 x 2 m). Dabei sind auch die Belastungswerte des jeweils kombinierten Bandes zu berücksichtigen.
Zur Befestigung des Abdeckwinkels empfiehlt sich der Einsatz von Spanplattenschrauben mind. 5,0 x 50,0 mm.
Abdeckwinkel / -platte bilden eine Einheit mit dem Aufnahmeelement. Diese sind separat zu bestellen.
